[JVM Internal] Runtime Data Area

JVM은 프로그램 실행 중에 사용되는 다양한 데이터 영역을 정의합니다. 이러한 데이터 영역 중 일부는 JVM 시작 시 생성되어 JVM이 종료될 때만 소멸(Shared)됩니다. 다른 데이터 영역은 스레드별로 관리되어 스레드가 생성될 때 생성되고 스레드가 종료될 때 소멸(Per-Thread)됩니다.

🧩 Per-Thread Data Areas (스레드 별 격리 공간)

1. PC Register

CPU의 물리적 레지스터가 아닌, OS 스레드 내의 가상 주소 카운터입니다.

JVM은 동시에 여러 실행 스레드를 지원할 수 있으며, 각 스레드는 자체적인 PC Register를 가지고 있습니다. PC Register는 현재 수행 중인 JVM 명령(Opcode)의 주소를 가리킵니다.

Native 메서드 실행 시의 특이점

만약 자바 스레드가 native 메서드(C/C++)를 호출하여 실행 중일 때, PC Register의 값은 Undefined 상태가 됩니다. 왜냐하면 Native 코드는 JVM의 통제 범위를 벗어난 OS 레벨의 명령어를 수행하기 때문입니다.

JVM의 워드 크기 추상화

PC는 플랫폼에 따라 워드 크기가 달라지지만, JVM 내부적으로는 추상화되어 있습니다.

2. JVM Stack

자바 메서드 호출을 관장하는 핵심 영역입니다. 물리적으로 연속된 메모리일 필요는 없습니다.

Frame (스택 프레임) 메서드가 호출될 때마다 하나의 프레임이 push 되고, 종료되면 pop 됩니다.

Local Variable Array

0부터 시작하는 인덱스를 가진 배열입니다. 기본 단위는 Slot입니다.

• 1 Slot: boolean, byte, char, short, int, float, reference, returnAddress
• 2 Slot: long, double

32비트 JVM의 원자성 결여

2 Slot은 32비트 JVM 이슈 때문에 Atomic 하지 않을 수 있습니다.

인덱싱

인스턴스 메서드의 경우 index 0은 무조건 this 레퍼런스가 할당됩니다. 메서드 파라미터들이 순서대로 할당되고, 그 뒤에 메서드 내부 지역 변수들이 할당됩니다.

최적화

컴파일러(javac) 흐름 분석에 따라, 변수의 유효 범위(Scope)가 끝나면 그 슬롯은 다른 변수에 의해 재사용될 수 있습니다.

Operand Stack

CPU의 범용 레지스터(R1, R2 등) 역할을 대신하는 LIFO 작업 공간입니다. JVM은 Stack-based Architecture를 따르기 때문입니다. 예를 들어, iadd (int 더하기) 명령어가 실행되면, Operand Stack에서 상위 2개의 값을 pop하여 더한 뒤, 결과를 다시 push 합니다.

Type Safety

런타임이 아닌 클래스 로딩(Verification) 단계에서 데이터 타입 흐름이 검증됩니다. 예를 들어, 스택에 int를 넣고 float 연산자(fadd)를 수행하려 하면 검증 단계에서 실패합니다.

Frame Data (Dynamic Linking & Return Address)

Dynamic Linking

현재 프레임의 메서드가 속한 클래스의 Runtime Constant Pool에 대한 참조를 가집니다. 메서드 내 다른 메서드나 필드를 참조할 때(Symbolic Reference), 이 링크를 통해 실제 메모리 주소(Direct Reference)를 찾아냅니다.

Exception Dispatch

예외 발생 시 catch 블록을 찾기 위해 이 데이터를 참조합니다.

3. Native Method Stack (C Stack)

JNI(Java Native Interface)를 통해 호출되는 C/C++ 코드가 사용하는 스택입니다. 구현체(HotSpot 등)에 따라 JVM Stack과 Native Stack을 통합하여 관리하기도 합니다.

Context Switching

자바 메서드에서 Native 메서드를 호출하면, JVM Stack을 빠져나와 Native Stack을 생성하고 확장합니다. 반대로 Native 코드에서 다시 자바 메서드(콜백 등)를 호출하면 JVM Stack으로 재진입합니다.

🧩 Shared Data Areas (공유 메모리 영역)

JVM 구동 시 생성되며, 모든 스레드가 공유하므로 동기화와 GC의 대상입니다.

4. Heap

모든 클래스 인스턴스와 배열이 할당되는 런타임 데이터 영역입니다. 실제 객체의 데이터를 저장하고, 메서드 정보나 코드는 여기 있지 않습니다.

실제 구현(HotSpot) 심화

• Generational Heap: Spec은 GC 알고리즘을 강제하지 않지만, 대부분의 구현체는 “약한 세대 가설”에 따라 Young과 Old 영역으로 나눕니다.
• TLAB (Thread Local Allocation Buffer): 힙은 공유 자원이므로 객체 생성 시 락(Lock)이 필요합니다(병목 현상). 이를 해결하기 위해, Eden 영역의 일부를 각 스레드별로 작게 떼어주어(TLAB), 자신만의 구역에서는 락 없이 고속으로 객체를 할당합니다. TLAB이 꽉 찰 때만 동기화 처리를 합니다.

5. Method Area

논리적으로는 힙의 일부이지만, GC나 압축을 하지 않을 수도 있는 특수 영역입니다.

저장 데이터 (Class Metadata)

• Type Info: 클래스/인터페이스의 풀 네임, 부모 클래스, 제어자
• Field & Method Info: 이름, 타입, 시그니처, 그리고 그 Code Attribute (바이트코드 명령어, 예외 테이블 등)
• Static Variables: 클래스 변수 (JDK 8 이후에는 힙으로 이동된 구현체도 있음, 버전별 상이)

6. Runtime Constant Pool

Method Area 내부 클래스 별 데이터 구조입니다. 클래스 파일의 constant_pool 테이블이 런타임에 로드된 형태입니다.

• Numeric Constants: 리터럴 상수값
• Symbolic References: 클래스, 메서드, 필드의 이름과 타입 정보(문자열)

Resolution

바이트코드는 #1, #2 같은 인덱스로 참조합니다.

실행 시점에 이 심볼릭 참조(이름)를 실제 메모리 주소(Direct Reference)로 바꾸는 과정을 Resolution이라고 하며, 이 정보가 Constant Pool에 캐싱됩니다.

Runtime Constant Pool Resolution

자바는 “동적 로딩(Dynamic Loading)”을 지원합니다. 컴파일 시점이 아닌, 코드가 실행되는 그 순간에 클래스를 로딩하고 메모리 주소를 연결합니다. 이 과정의 핵심 기술인 “Lazy Resolution(지연 해결)”의 원리를 확인해보겠습니다.

바이트코드 확인

public class ResolutionTest {
    public void execute() {
        HelloClass obj = new HelloClass();
        int value = obj.myField;
        obj.sayHello();
    }

    public static void main(String[] args) {
        new ResolutionTest().execute();
    }
}

class HelloClass {
    public int myField = 100;

    public void sayHello() {
        System.out.println("Hello!");
    }
}

이 코드를 컴파일한 뒤 javap -v로 바이트코드를 확인해보면, 작성한 코드가 JVM 명령어로 어떻게 변환되었는지 볼 수 있습니다.

// javap -v ResolutionTest.class

Constant pool:
  #10 = Fieldref           #7.#11         // HelloClass.myField:I
  #14 = Methodref          #7.#15         // HelloClass.sayHello:()V
  ...

public void execute();
  Code:
    ...
     9: getfield      #10                 // Field HelloClass.myField:I
    14: invokevirtual #14                 // Method HelloClass.sayHello:()V

여기서 주목할 점은 #10과 #14입니다. 바이트코드 상태에서는 HelloClass가 메모리 어디에 있는지, myField가 몇 번째 오프셋인지 전혀 모릅니다. 그저 심볼릭 참조(Symbolic Reference, #10, #14)라는 기호로만 남아있을 뿐입니다.

JVM이 이 코드를 처음 실행할 때, 이 심볼을 실제 메모리 주소로 바꾸는 Resolution(해결) 과정이 일어납니다.

Resolution의 4단계

JVM이 getfield #10 명령어를 처음 만났을 때, 내부적으로 다음 4단계 과정을 거쳐 실제 주소를 찾아냅니다.

1. Lookup (조회)

현재 실행 중인 클래스(ResolutionTest)의 Runtime Constant Pool에서 #10 항목을 조회합니다.

2. Validation (검증 & 로딩)

#10이 가리키는 클래스(HelloClass)가 현재 JVM 메모리에 로딩되어 있는지 확인합니다. 만약 로딩되지 않았다면, 이 때 동적 로딩이 발생합니다.

// java -verbose:class ResolutionTest

[1] 메인 메서드 시작
[2] HelloClass 사용 직전
[0.066s][info][class,load] HelloClass source: file:/C:/lws_workspace/study/java/
Hello!
[3] 종료

메인 메서드가 시작된 이후에야 HelloClass가 로딩되는 것을 확인했습니다.

3. Access Control (접근 제어 확인)

ResolutionTest가 HelloClass의 myField에 접근할 권한(public/private 등)이 있는지 검사합니다. 권한이 없다면 이 단계에서 IllegalAccessError가 발생합니다.

4. Replacement (직접 참조 교체)

검증이 끝나면 심볼릭 참조를 직접 참조(Direct Reference)로 바꿉니다.

• Field(getfield): 객체 메모리 레이아웃 내에서 해당 필드의 오프셋을 계산합니다.
• Method(invokevirtual): 가상 메서드 테이블(vtable)에서 해당 메서드의 인덱스를 찾아냅니다.

// java -Xlog:class+resolve=debug ResolutionTest

[1] 메인 메서드 시작
[2] HelloClass 사용 직전
...
[0.063s][debug][class,resolve] HelloClass java.lang.Object (super)
[0.063s][debug][class,resolve] ResolutionTest HelloClass ResolutionTest.java:4 (explicit)
[0.063s][debug][class,resolve] ResolutionTest HelloClass ResolutionTest.java:4
...
Hello!
[3] 종료

JVM이 이 로그를 출력했다는 것은 다음 3가지 조건을 모두 통과했다는 뜻입니다.

1. Lookup (조회): ResolutionTest의 상수 풀에서 HelloClass라는 심볼을 찾았다.
2. Validation (검증 & 로딩): HelloClass가 메모리에 로딩되어 있고(바로 윗줄 로그 HelloClass java.lang.Object (super)가 증거), 유효한 클래스임이 확인되었다.
3. Access Control (접근 제어): ResolutionTest가 HelloClass를 사용할 권한(public 등)이 있다.

이 모든 체크가 끝난 직후, JVM은 비로소 “Resolution(해결)” 로그를 찍습니다. 즉, 이 로그가 찍히는 그 찰나의 순간에 JVM 내부에서는 심볼릭 참조(#Number)를 실제 메모리 주소(Direct Reference)로 갈아끼우는 작업(Replacement)이 수행됩니다.

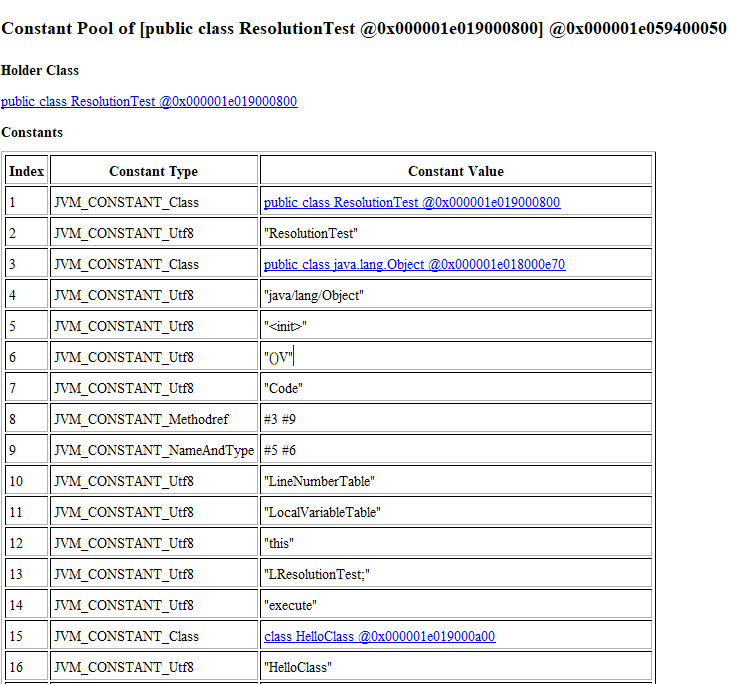

jhsdb hsdb --pid <PID>

실행 중인 JVM의 메모리를 HSDB로 덤프 떠서 확인해 본 결과, Constant Pool의 해당 인덱스에 실제 메모리 주소가 연결된 걸 확인할 수 있습니다.

Resolution 전이었다면 단순한 이름(String)이었겠지만, Resolution 후에는 @0x... 라는 물리적 주소(Direct Reference)로 바뀌어 있음을 알 수 있습니다.

Constant Pool Cache & Bytecode Rewriting

매번 명령어를 실행할 때마다 위 4단계를 반복하면 성능이 저하됩니다. 그래서 HotSpot JVM은 Bytecode Rewriting 기법을 사용합니다.

Constant Pool Cache (CPCache)

Resolution이 완료된 결과(실제 메모리 주소, 오프셋 등)를 저장하기 위해, 런타임 상수 풀 옆에 CPCache라는 별도의 고속 배열을 만듭니다.

Bytecode Rewriting

첫 Resolution이 성공하면, JVM은 바이트코드 명령어를 런타임에 몰래 수정합니다.

• getfield → getfield_quick (또는 fast_access)
• 피연산자 #1 → CPCache의 인덱스

// 두 번째 실행부터 바이트코드가 메모리 상에서 이렇게 변해있음
getfield_quick [CPCache_Index]

이제 JVM은 복잡한 이름 찾기 과정 없이, CPCache에 저장된 오프셋을 바로 가져와서 Heap 메모리에 접근합니다. 이것이 인터프리터 방식임에도 네이티브에 준하는 속도를 내는 이유입니다.

PermGen & Metaspace

JDK 7에서 8로 넘어가면서 클래스 메타데이터 관리의 주체가 JVM에서 OS로 변경되었습니다.

PermGen (Permanent Generation) - JDK 7까지

힙의 일부로 존재하며, Young/Old 영역과 연속된 메모리 공간을 사용했습니다. 클래스 메타데이터, Static 변수, String Constant Pool (JDK 6까지)를 저장합니다.

• 고정된 크기 (Fixed Size)
  • JVM 시작 시 -XX:MaxPermSize로 크기를 지정해야 했습니다. (기본값은 64MB/82MB로 매우 작음)
  • 동적 프레임워크(Spring, Hibernate)는 런타임에 바이트코드 조작(CGLib 등)을 통해 수만 개의 프록시 클래스를 생성합니다. 이 공간이 꽉 차면 GC가 돌긴 하지만, 그래도 부족하면 여지없이 java.lang.OutOfMemoryError: PermGen space가 발생하며 서버가 죽습니다.
• 관리의 어려움
  • 힙의 일부이므로 Full GC가 발생할 때만 청소됩니다. 즉, 클래스 언로딩(Unloading) 비용이 매우 비쌉니다.

JDK 7의 String Pool 위치 변경

String Pool은 JDK 7에서 먼저 Heap으로 이사 갔습니다.

Metaspace - JDK 8부터

이제 메타데이터는 JVM의 힙이 아닌 Native Memory(OS가 관리하는 메모리)에 저장됩니다.

• 동적 확장 (Auto-Scaling)
  • 크기가 고정되지 않습니다. OS가 허용하는 한 메모리를 계속 끌어다 씁니다.
  • 개발자가 사이즈 예측 실패로 인한 OOM을 겪을 일이 획기적으로 줄어듭니다.
• Chunk Based Allocation (청크 기반 할당)
  • Metaspace는 ChunkAllocator라는 별도의 할당자를 사용합니다.
  • 클래스 로더(Class Loader) 별로 메모리 덩어리(Chunk)를 할당받아 관리합니다.
  • 특정 클래스 로더가 죽으면(예: 웹 애플리케이션 재배포), 그 로더가 관리하던 청크들을 통째로 OS에 반환할 수 있습니다. 개별 클래스 단위로 청소하던 PermGen보다 훨씬 효율적이고 파편화(Fragmentation)가 적습니다.
• 데이터의 대이동
  • 클래스 메타데이터: Metaspace (Native)
  • Static 변수 (Class Variables): Heap으로 이동
    • 이제 static 변수도 GC의 직접적인 대상이 되며, Heap 메모리를 차지합니다.

Summary

앞서 살펴본 ResolutionTest 코드가 실행될 때, JVM의 각 메모리 영역이 어떻게 상호작용하는지 정리해 보겠습니다.

1. 로딩 (Method Area & Runtime Constant Pool)
   • JVM이 시작되면서 ResolutionTest.class가 Method Area에 로드됩니다.
   • 이때 클래스의 메타데이터와 바이트코드, 그리고 Runtime Constant Pool이 생성됩니다.
   • 단, HelloClass는 아직 로드되지 않습니다 (Lazy Loading).
2. 메서드 실행 준비 (JVM Stack)
   • main() 메서드에서 execute()를 호출하면, 스레드의 JVM Stack에 execute()를 위한 새로운 Frame이 푸시(Push)됩니다.
   • 이 Frame 내부의 Local Variable Array에는 this 참조와 나중에 생길 obj 변수를 위한 공간이 할당됩니다.
3. 객체 생성 (Heap)
   • new HelloClass() 명령어를 만나면, 그제야 HelloClass를 로딩하고 Heap 영역(가능하다면 TLAB)에 실제 인스턴스를 생성합니다.
   • 생성된 객체의 주소값(Reference)은 Stack의 Local Variable Array(obj)에 저장됩니다.
4. 명령어 실행 (PC Register)
   • PC Register는 Method Area에 있는 바이트코드 명령어(getfield, invokevirtual 등)의 주소를 하나씩 가리키며 실행을 유도합니다.
5. 참조 해결 (Dynamic Linking & Resolution)
   • getfield #10 명령어가 실행되는 순간, JVM은 Constant Pool의 #10 심볼릭 참조(Symbolic Reference)를 확인합니다.
   • Resolution: 아직 연결되지 않았다면, 이 시점에 HelloClass의 실제 메모리 주소와 myField의 오프셋을 찾아내어 직접 참조(Direct Reference)로 변경합니다.
   • Optimization: 이후 동일한 코드가 실행될 때는 Bytecode Rewriting을 통해 getfield_quick으로 최적화되어, Constant Pool Cache를 통해 고속으로 메모리에 접근합니다.

이러한 유기적인 상호작용 덕분에 자바는 정적인 코드 상태를 유지하면서도, 실행 시점에는 동적으로 메모리를 연결하고 최적화할 수 있습니다.
